Обогрев мансардных окон

В большинстве случаев мансардные окна устанавливают в отапливаемых помещениях с утепленными кровлями. При устройстве таких кровель стараются снизить их теплопотери так, чтобы через них в атмосферу поступало как можно меньше тепла.

Стеклопакет мансардного окна, а так же материалы из которого сделан его каркас (древесина или пластик) имеют большую теплопроводность, чем кровельный пирог утепленной кровли. В зависимости от типа и конструкции окна, не исключены так же теплопотери через места примыкания створки окна с рамой. Применение в мансардных окнах подогреваемых стеклопакетов делает разницу тепловыделения мансардного окна и поверхности утепленной кровли еще более значительной.

Исходя из этих факторов в зимний период, при отрицательных температурах воздуха, поверхность окна часто имеет положительную температуру , а поверхность кровли вокруг окна температуру ниже 00 C.

При выпадении осадков в виде снега, он будет таять на поверхности окна. Талая вода, стекая со стеклопакета на холодную поверхность ,образует наледи на нижней и боковых элементах оклада мансардного окна, и на прилегающих к окну поверхностях кровли.

Эта наледь или так называемый «ледяной замок» приводит к нарушению функционирования окна:

- при образовании наледь может создать щель между створкой окна и рамой (при замерзании вода расширяется). В образовавшуюся теплую щель вода будет попадать внутрь помещения, что приведет к протечкам

- створка окна может примерзнуть к раме так, что невозможно будет открыть окно

- образовавшиеся наледь может так же приводить к нарушению работы механизмов открытия/закрытия окна, их износу и поломке.

Производители мансардных окон в инструкциях по эксплуатации рекомендует очищать мансардные окна, оклады и прилегающие поверхности кровли от снега и наледи. Однако зачастую это является непростой и даже опасной задачей, так как работа на кровле зимой требует определенных навыков. Чистить же кровлю через открытое окно не всегда возможно. В том числе из-за того, что створка окна может примерзнуть к раме. В то время когда «ледяной замок» уже образовался, механическая очистка от него твердыми предметами может повредить стеклопакет, накладки окна и элементы оклада. Очистка окна в этот момент является, по сути, борьбой с последствиями нарастания льда, а не предотвращает этот процесс.

Наилучшим решением проблемы обмерзания мансардных окон является применение кабельной системы противообледенения кровли.

Кабельный обогрев давно и успешно применяется на кровлях для предотвращения образования льда и сосулек. Вопросы проектирования, монтажа и эксплуатации кабельных систем противообледенения кровли подробно описаны в СП 17.13330.2017 СНиП II-26-76 Кровли в главе касающейся водосточных систем и СТО СРО СОЮЗИНЖСТРОЙ 01-2013 «Правила устройства систем противообледенения кровель, водосточных и дренажных систем зданий, пандусов, площадок».

Напомним лишь основной принцип их работы – специальный нагревательный кабель прокладывается в желобах, водосточных трубах и местах на кровле где возможно скопления снега и образования льда. При этом, образующаясяталая вода,спускается по водосточной системе здания на землю или в ливневую канализацию.

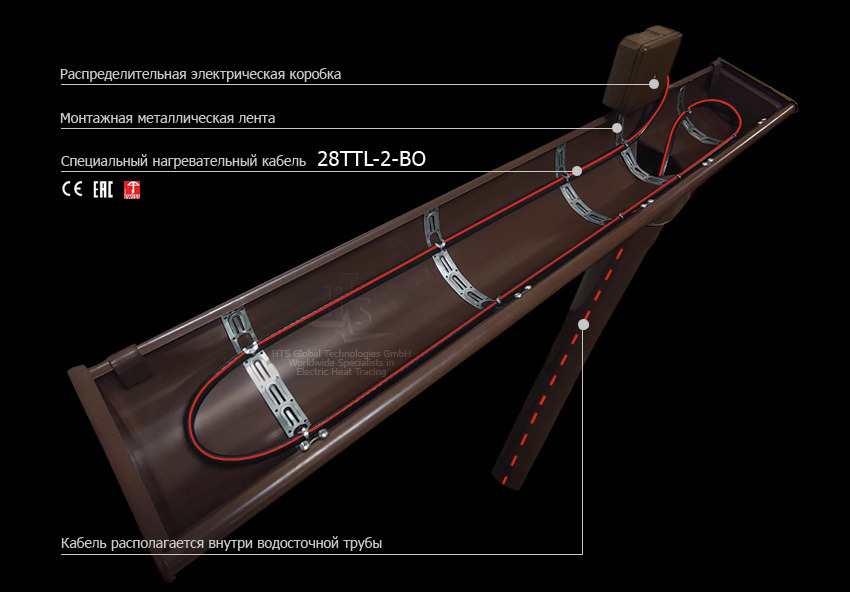

Пример способа монтажа нагревательного кабеля в водосточной системе здания

Подобным образом можно использовать системы кабельного обогрева кровли, и для предотвращения образование наледи вокруг мансардного окна.

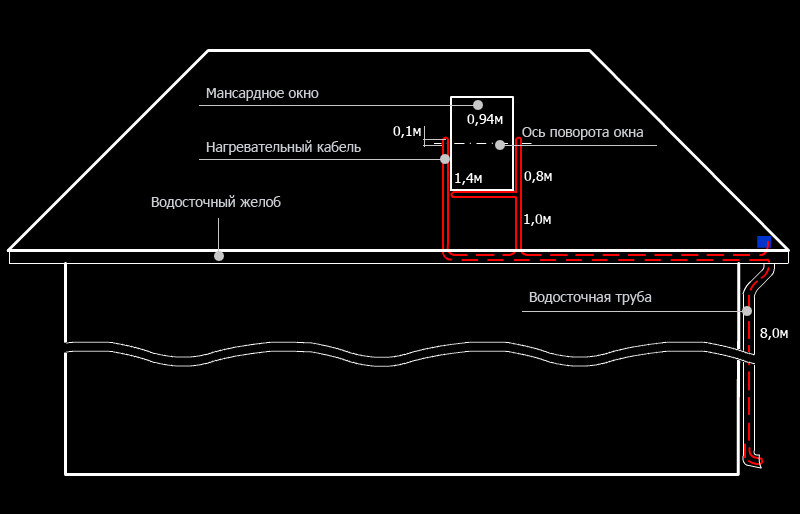

Рис 1. Типовая схема обогрева мансардного окна.

Показанная на Рисунке 1 раскладка нагревательного кабеля позволяет предотвратить образование нарастание льда вокруг мансардного окна и сопроводить образовавшуюся талую воду до земли. Нагревательные кабели, разложенныевокруг окна, продолжаются вниз до водосточных желобов. Дальше по желобам и водосточным трубам – до земли или в ливневую канализацию до точки промерзания.

В некоторых случаях, из-за конструктивных особенностей кровельного покрытия и монтажа кровли, необходимо уложить нагревающий кабель “змейкой” от нижней кромки окна до водосточного желоба.

Пример подобной раскладки греющего кабеля показан на Рисунке 2

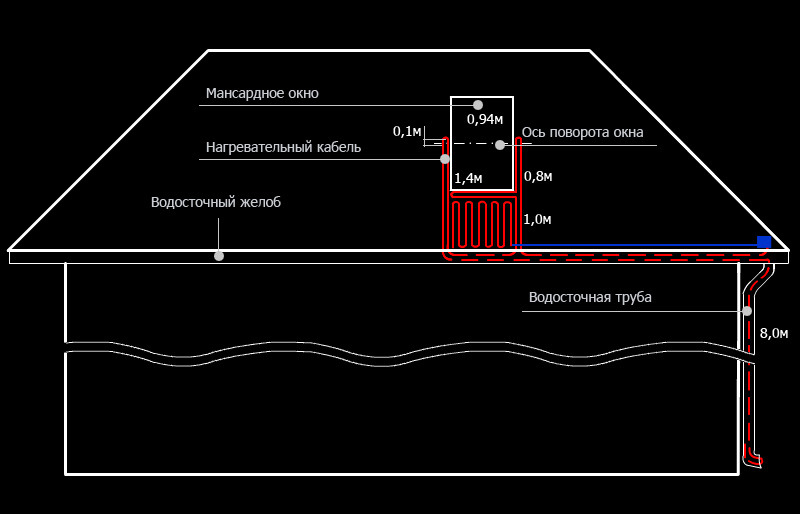

Рис 2. Схема обогрева мансардного окна с укладкой нагревательного кабеля “змейкой”

Системы кабельного обогрева кровли работают под управлением двухдиапозоннго термостата. Обычно верхняя граница для включения системы составляет + 30 С , нижняя граница для ее выключения от -60 С до -100 С

Способ крепления нагревательного кабеля вокруг мансардных окон определяется материалом кровельного покрытия и конструктивными особенностями кровли. При этом система кабельного обогрева устанавливается практически на любое кровельное покрытия.

Монтаж системы кабельного обогрева мансардных окон можно производить на смонтированных кровлях находящихся в эксплуатации. Но лучше предусмотреть установку этих систем заранее. Это значительно облегчит вопросы вывода подводящего электрического кабеля на поверхность кровли для питания системы.
